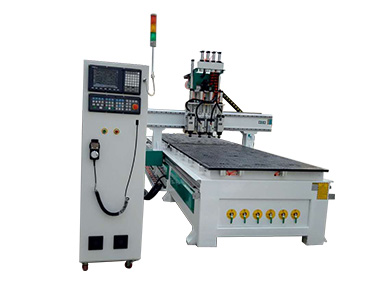

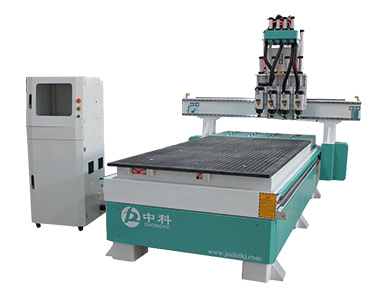

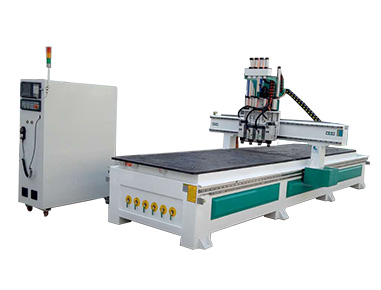

中科雙工位四工序數控開料機 板式家具開料下料機
雙工位四工序開料機 板式家具開料機下料機 櫥柜門衣柜門開料機
|
序號 |
性能參數及配置 |
|
|
1 |
設備具備的功能 |
櫥柜門衣柜門雕刻，柜體雕刻，打孔，拉槽等 |
|
2 |
XYZ工作行程 |
1300*5000*200mm |
|
3 |
空行雕刻速度 |
35000mm/min |
|
4 |
最大雕刻速度 |
15000mm/min |
|
5 |
重復定位精度 |
±0.05mm |
|
6 |
兼容軟件 |
Artcam，type3，CAD制圖，CDR，精雕，文泰等軟件 |
|
7 |
雕刻指令 |
標準G代碼, u00, mmg, plt |
|
8 |
軟件運行環境 |
Windows98/2000/XP/WIN7 32位 |
|
9 |
電腦配置要求 |
臺式機，主板配有PCI插槽，根據雕刻機系統需要來配 |
|
10 |
機床材質 |
整體鋼結構，加厚床身（本工廠焊接） |
|
11 |
龍門 |
大鋼板龍門 |
|
12 |
臺面 |
真空吸附臺面，真空泵7.5kw |
|
13 |
控制系統 |
維宏控制系統，電腦控制柜，客戶自己配電腦；也可以選配臺灣新代系統 |
|
14 |
主軸電機 |
中間6kw兩臺，兩邊4.5kw風冷主軸電機 |
|
15 |
輸入電壓 |
AC380V/50HZ |
|
16 |
驅動電機 |
XYZ三軸采用創偉伺服電機及配套驅動器；可以選配安川伺服電機 |
|
17 |
傳動方式 |
XY軸高精密斜齒條傳動；Z軸臺灣TBI絲桿傳動 |
|
18 |
變頻器 |
深圳四方品牌或者上海富凌 |
|
19 |
導軌 |
臺灣進口直線方軌CSK25 |
|
20 |
保養 |
帶注油系統 |
|
21 |
除塵 |
帶吸塵器 |
|
序號 |
性能參數及配置 |
|
|
1 |
設備具備的功能 |
雕刻櫥柜門衣柜門，開槽、開料、做造型等 |
|
2 |
XYZ工作行程 |
1300*2500*200mm |
|
3 |
空行雕刻速度 |
30000mm/min |
|
4 |
最大雕刻速度 |
18000mm/min |
|
5 |
重復定位精度 |
±0.05mm |
|
6 |
兼容軟件 |
Artcam，type3，CAD制圖，CDR，精雕，文泰等軟件 |
|
7 |
雕刻指令 |
標準G代碼, u00, mmg, plt |
|
8 |
軟件運行環境 |
Windows98/2000/XP/WIN7 32位 |
|
9 |
電腦配置要求 |
臺式機，主板配有PCI插槽，根據雕刻機系統需要來配 |
|
10 |
機床材質 |
整體鋼結構，加厚床身（本工廠焊接） |
|
11 |
龍門 |
大鋼板龍門 |
|
12 |
臺面 |
雙工位，真空吸附臺面6分區（或者12分區），5.5/7.5kw水冷真空泵，兩臺 |
|
13 |
控制系統 |
臺灣新代系統6M |
|
14 |
主軸電機 |
6kw風冷主軸電機江蘇常州昌盛*2臺， 4.5kw風冷主軸電機*2臺，轉速0-18000轉 |
|
15 |
輸入電壓 |
AC380V/50HZ |
|
16 |
驅動電機 |
XYZ三軸采用深圳韋德伺服電機2kw及配套驅動器，Z軸帶包扎 |
|
17 |
傳動方式 |
XY軸高精密斜齒條傳動，無錫新月XINYUE（也可以選德國亨利安產的）； Z軸臺灣TBI絲桿傳動 |
|
18 |
變頻器 |
上海富凌變頻器或者深圳四方品牌 |
|
19 |
導軌 |
臺灣進口直線方軌CSK 25，金屬端蓋滑塊，防塵耐用 |
|
20 |
保養 |
帶注油系統 |
